Płytka drukowana to pierwsza rzecz, na którą czeka produkcja, i pierwsza, na której można stracić tygodnie. W Convel bierzemy na siebie cały łańcuch: dobór technologii, zamówienie PCB u sprawdzonych producentów, kontrolę przychodzącą, a potem montaż SMD i THT na własnych liniach. Zamiast koordynować producenta płytek, dostawcę komponentów i firmę montażową, rozliczasz jednego partnera. A jeśli zamówisz większą partię płytek, przechowamy ją u siebie i będziemy pobierać pod kolejne zlecenia.

Jakie płytki drukowane dostarczamy

Współpracujemy z producentami PCB, którzy pokrywają pełen zakres technologii dostępnych dziś na rynku. Dla Ciebie oznacza to, że nie musisz dopasowywać projektu do możliwości jednej fabryki:

  • płytki jednowarstwowe i dwuwarstwowe do prostszych urządzeń oraz wielowarstwowe do modułów z mikrokontrolerami, pamięciami i sekcjami radiowymi,
  • laminaty FR-4 w różnych grubościach i klasach temperaturowych, a także płytki na rdzeniu aluminiowym (IMS) do oświetlenia LED i elektroniki mocy,
  • wykończenia pól lutowniczych HASL bezołowiowy i ENIG, dobrane do technologii montażu i wymaganej trwałości,
  • maski lutownicze i opisy w kolorach według dokumentacji, znakowanie i numeracja panelu pod potrzeby traceability,
  • panelizacja przygotowana pod nasze linie, ze znacznikami fiducial i przewidzianym marginesem technologicznym.

Płytki przed montażem przechodzą kontrolę przychodzącą. Wady laminatu wychwytujemy przed nałożeniem pasty, a nie po zmontowaniu komponentów za kilkaset złotych.

PCB czy PCBA – co zamawiasz w Convel

W dokumentach i zapytaniach te dwa skróty często się mieszają. PCB (Printed Circuit Board) to goła płytka drukowana: laminat ze ścieżkami, otworami i polami lutowniczymi, bez komponentów. PCBA (Printed Circuit Board Assembly) to płytka zmontowana, z komponentami, po lutowaniu i kontroli. Convel jest producentem PCBA: dostarczamy płytki i montujemy na nich elektronikę. Sama produkcja PCB jest częścią tej usługi, nie osobnym biznesem, i właśnie dlatego dbamy, żeby płytka była zaprojektowana pod nasze procesy montażu.

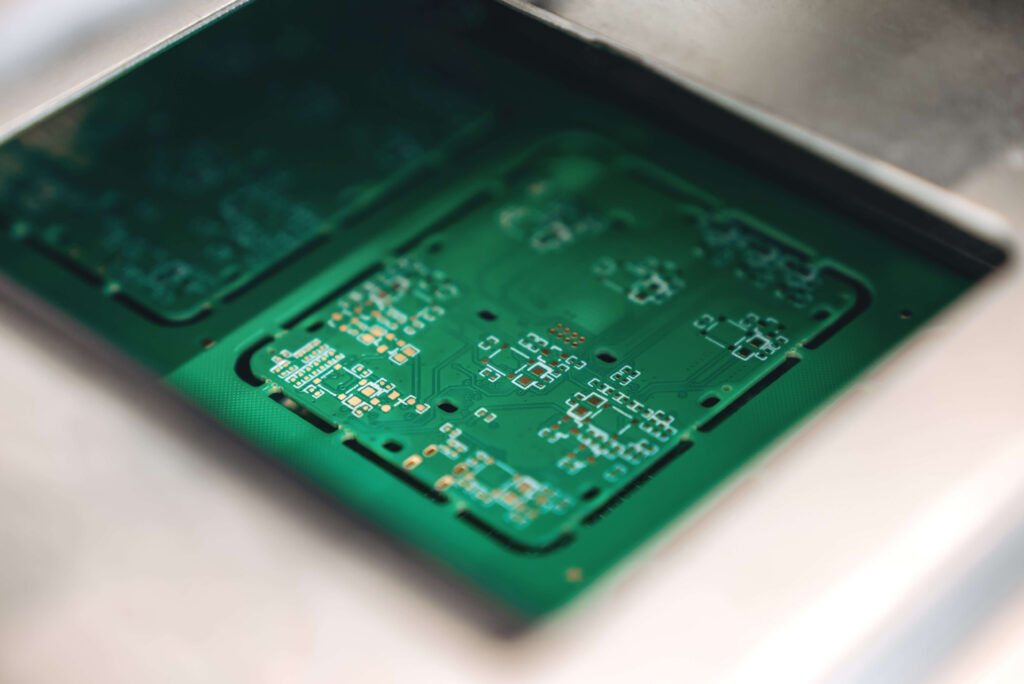

Magazynowanie PCB: dlaczego to się opłaca

Koszt jednostkowy płytki drukowanej spada wraz z wielkością zamówienia, ale nie każdy klient chce od razu montować dziesięć tysięcy urządzeń. Rozwiązanie jest proste: zamawiasz większą partię PCB w korzystnej cenie, a my magazynujemy ją w Convel i pobieramy pod kolejne zlecenia montażu. Zyskujesz na trzech rzeczach naraz:

  • niższa cena płytki, bo zamawiasz raz w większym wolumenie zamiast kilka razy w małym,
  • krótszy czas realizacji kolejnych serii, bo płytki są na miejscu i nie czekamy na producenta,
  • przewidywalność, bo każda seria jest montowana na płytkach z tej samej partii, o tych samych parametrach.

Stan magazynowy jest widoczny w naszym systemie ERP, więc zawsze wiesz, ile płytek zostało i na ile serii to wystarczy. Podobnie działamy z komponentami elektronicznymi i planowaniem dostaw.

Prototypy i małe serie PCB

Zanim zamówisz tysiące płytek, zwykle potrzebujesz kilku lub kilkudziesięciu, żeby sprawdzić projekt. Prototypowe partie PCB zamawiamy w krótkich terminach, montujemy je na tych samych liniach co produkcję seryjną i oddajemy z pełną kontrolą. Dzięki temu prototyp zachowuje się tak, jak później seria, a nie „jakoś”. Napisaliśmy o tym więcej w artykule od prototypu do produkcji seryjnej.

Analiza projektu PCB przed produkcją

Każdą dokumentację płytki sprawdzamy pod kątem produkcji seryjnej, zanim złożymy zamówienie. Patrzymy na odstępy, wielkości pól pod elementy 0402 i 0201, pola pod układy BGA, fiduciale, sposób panelizacji, rozmieszczenie elementów THT względem SMD po stronie lutowania. Takie sprawdzenie zajmuje nam chwilę, a klientowi oszczędza kolejnej rewizji płytki po nieudanej pierwszej serii. Jeśli projekt wymaga głębszych zmian, przejmuje go nasz zespół wsparcia projektowego.

Co przygotować do wyceny płytek

Do wyceny PCB potrzebujemy plików Gerber (wszystkie warstwy, maska, opis, wiercenia), informacji o grubości laminatu i miedzi, liczbie warstw, wykończeniu pól oraz planowanych ilościach. Jeśli zlecasz nam też montaż, dołóż BOM i plik pick&place, a przygotujemy jedną wycenę na płytki, komponenty i montaż.

Najczęstsze pytania o produkcję PCB

Czy produkujecie same płytki, bez montażu?

Naszą podstawową usługą jest dostarczenie zmontowanej płytki (PCBA). Płytki bez montażu dostarczamy klientom, dla których prowadzimy produkcję, na przykład pod serwis lub własne prototypowanie.

Jakie technologie PCB są dostępne?

Jedno-, dwu- i wielowarstwowe, FR-4 i aluminiowe, wykończenia HASL i ENIG, różne grubości laminatu i miedzi. Technologię dobieramy do projektu i do naszego procesu montażu.

Jak długo możecie magazynować moje płytki?

Tak długo, jak trwa współpraca. Płytki są przechowywane w warunkach odpowiednich dla laminatów i wykończeń, a stan magazynu widzisz w raportach z naszego ERP.

Czy sprawdzacie płytki przed montażem?

Tak. Każda dostawa PCB przechodzi kontrolę przychodzącą, a zmontowane płytki dodatkowo inspekcję AOI.

Co jeśli mój projekt PCB nie nadaje się do produkcji seryjnej?

Powiemy Ci o tym przed zamówieniem płytek i zaproponujemy zmiany. Analiza dokumentacji pod produkcję jest częścią naszej wyceny.

Zapytaj o tę usługę

Prześlij dokumentację projektu, a przygotujemy wycenę wraz z proponowanym harmonogramem produkcji.
